G4302 (CH₄, C₂H₆)

Picarro G4302 GasScouter是新一代超輕便、電池供電的氣體濃度分析儀，專爲移動中的科學研究而設計。基于自有專利的光腔衰蕩光譜法（CRDS）技術， 可以在世界上最具挑戰性的遠程環境中實時對甲烷排放源進行監測。

在線咨詢
  • 詳細說明
  • 産品系列
  • 主要特點
  • 典型應用
  • 技術參數
  • 選件

  • 該設備采用近紅外激光，可通過精确傳感器特定識别，用單一的時間變量進行濃度分析，測量有效路徑可達5km。高精度測量腔室隻有35mL，并配備的高精度溫度和壓力控制系統，确保儀器在不斷變化的環境條件下獲得更高的精确度、準确性和最低的漂移。

    GasScouter有兩種不同的模式運行：

    1）乙烷/甲烷模式，以測量排放源的乙烷與甲烷的比率。

    2）甲烷模式，用于精确測量大氣中甲烷的濃度水平。


    4301圖片

    GasScouter有内置的WiFi卡用來連接平闆電腦或智能手機，以在遠程 查看網頁版的圖形用戶界面。您也可通過USB接口將其直接與電腦相連。

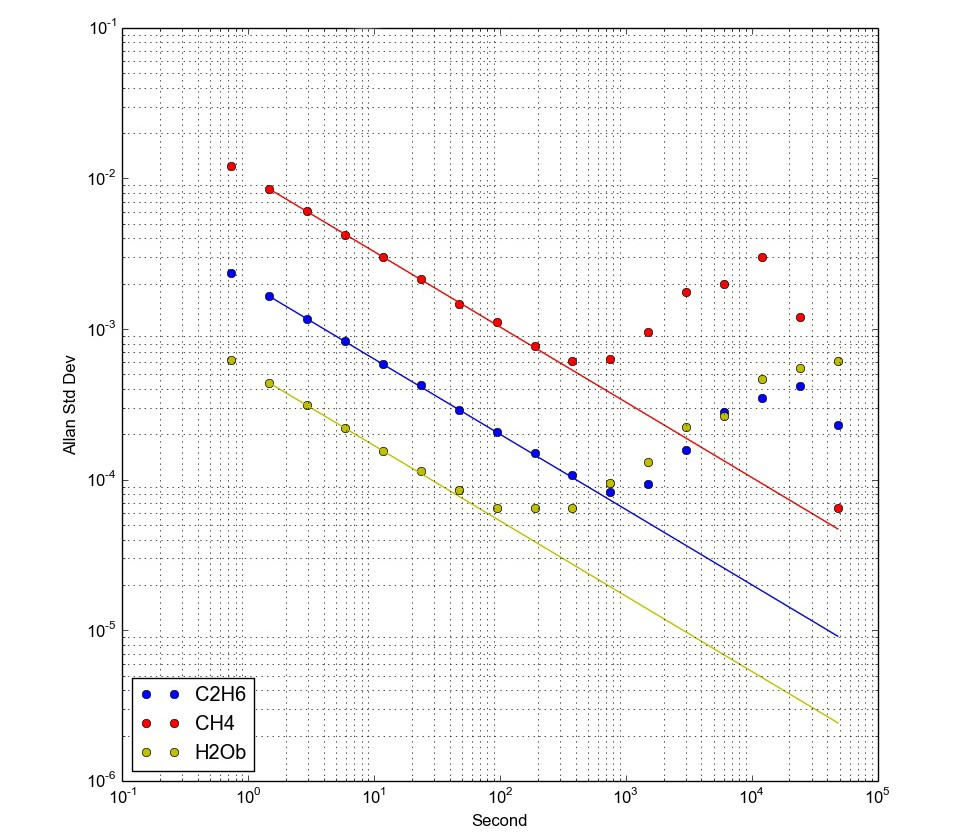

    4302艾倫偏差圖

                                         艾倫偏差圖


    Picarro擁有專利的CRDS技術使得在緊湊的 光腔内獲得長達20公裡的有效測量光程成爲可能， 并因而可在小尺寸的分析儀内實現極好的精度與靈 敏度。精心設計的小光腔整合了精确的溫度和壓強 控制，這造就了一款業界領先的兼具高精度、高準 度、低漂移且易用的分析儀。

    •  Picarro G4301 便攜式氣體濃度分析儀（GasScouterTM）（CO2/CH4/H2O）

    •  Picarro G4302 便攜式氣體濃度分析儀（GasScouterTM）（CH4/C2H6H2O）


  • • ppb級别高精度測量CO2和CH4濃度

    • 可便攜、輕量級（11.3 千克）及低能耗（25瓦）

    • 内置可充電锂離子電池，可連續工作6小時，支持太陽能闆供電，無縫電池切換，實現不間斷測量

    • 内置WiFi，可在遠程位置使用平闆電腦或智能手機進行移動操作

    • 可移動土壤通量系統和GPS的可選配件





  • Picarro應用系列-慕尼黑啤酒節甲烷排放調查(1)

      應用報告 -Picarro 超便攜式CH4、C2H6 分析儀（G4302）測定全球最大啤酒節（慕尼黑啤酒節）期間CH4 和C2H6 的排放量。


         甲烷（CH4）是人類活動排放的第二大溫室氣體，據估計其全球變暖潛力在100 年内是CO2 的28~34 倍（IPCC(2013)）。而大型的民間節日期間由于人爲活動的增加、使用化石燃料更爲頻繁（烹饪、取暖等），該時期也被認爲是溫室氣體及其他空氣污染物的重要排放源，例如：國内的傳統節日“春節”和“中秋”。

         這次我們以慕尼黑啤酒節爲例，采用Picarro CH4、C2H6 超便攜式氣體濃度分析儀（G4302）現場實時測量，并利采用Gaussian plume 擴散模型得出慕尼黑啤酒節CH4 排放的來源。


    逸散性甲烷排放識别和源歸因：使用便攜式G4302進行乙烷與甲烷分析



            應用報告 - 逸散性甲烷排放識别和源歸因：使用便攜式腔衰蕩光譜分析儀進行乙烷/甲烷分析


                    摘要：與二氧化碳相比，對于天然氣和甲烷的分析變得越來越重要，因爲甲烷的溫室效應潛力是28-36倍，僅在美國就占總溫室氣體排放量的10%。通過量化乙烷與甲烷（c2:c1）的比值來确定甲烷源的特征，爲我們提供了了解甲烷産生過程的方法，并允許通過這些過程來繪制和分類甲烷源，即石油與天然氣與煤氣相關的生物源或熱源。在美國，天然氣的c2:c1範圍爲2-5%。

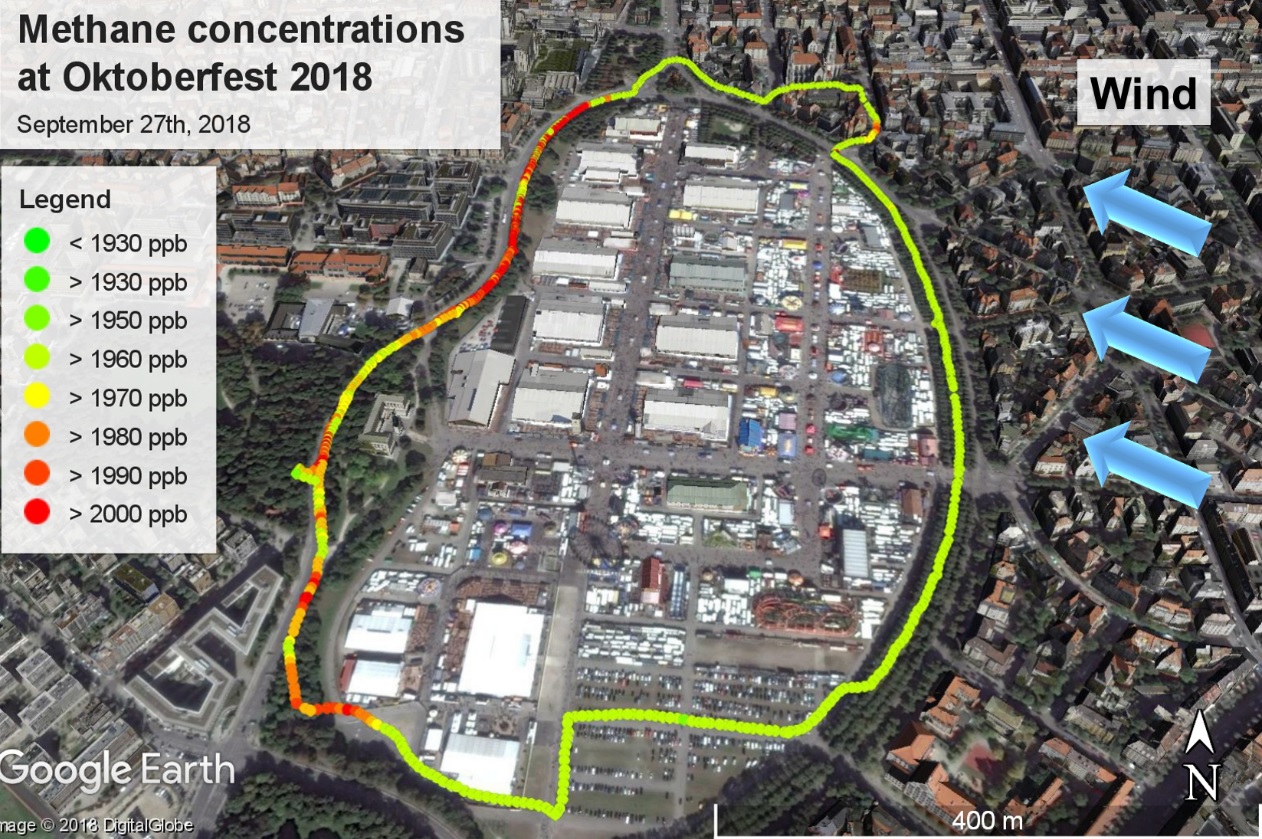

    慕尼黑啤酒節檢測和量化甲烷排放源



            應用報告 - 慕尼黑啤酒節檢測和量化甲烷排放源


                    摘要：在2017年和2018年，慕尼黑工業大學的一組科學家調查了啤酒節的溫室氣體排放。鑒于人類不是很大的甲烷排放者，2017年測量到的大量甲烷尤其令人感興趣。因此，必須找到這些高            濃度的另一個原因。這就是爲什麼在2018年，Chen Jia 教授領導的研究人員更深入地研究了來源歸屬。爲了進行這項研究，使用了兩台便攜式 Picarro G4302 測量甲烷和乙烷，一台來自TNO，另一台從Picarro 公司借來進行臨時檢測。





  • Picarro G4302   GasScouter性能指标

    模式1: 乙烷/甲烷模式

    CH4

    C2H6

    H2O

    精度 (1 秒)

    30 ppb

    10 ppb

    100 ppm +5%

    精度 (100秒)

    3 ppb

    1 ppb

    10 ppm +5%

    漂移 (24小時，峰-峰值，50分鍾均值間隔)

    20 ppb

    6 ppb

    –

    測量範圍

    1–5000   ppm

    0 –   500 ppm

    0 –3%   (non-condensing)

    測量間隔

    <1秒

    <1秒

    <1秒

    響應時間 (下降 / 上升)

    <1秒

    <1秒

    <1秒

    模式2: 甲烷模式




    精度 (1 秒)

    3 ppb

    –

    100 ppm +5%

    精度 (100秒)

    0.3 ppb

    –

    10 ppm +5%

    漂移 (24小時，峰-峰值，50分鍾均值間隔)

    1 ppb

    –

    –

    測量範圍

    1–800   ppm

    –

    0 –3%   (non-condensing)

    測量間隔

    <0.5

    –

    <1

    響應時間 (下降 / 上升)

    <1

    –

    <1








    G4302系統指标

    樣品溫度

    10 to +45 °C

    樣品池溫度壓力控制精度

    溫度: +/- 0.005 °C & 壓力:   +/- 0.0002 atm

    環境濕度

    <99% 相對濕度，非冷凝條件

    樣品流量

    内置真空泵，在大氣壓下約 2 标準升每分鍾

    真空泵排氣（在體積爲1升的腔室内循環）

    <0.1 ppb 每分鍾，CH4

    <1 ppb 每分鍾，CO2

    電池

    内置锂電池，223瓦時。輸入／輸出電壓   12-19伏，充滿電用時5-8小時

    樣品入口 / 出口連接

    Colder無閥快速連接口

    尺寸

    儀器主機: 35.6 × 17.7 × 46.4  cm

    重量

    10.4 千克

    數據輸出

    USB (x2), Wi-Fi網絡

    操作系統

    Windows 7 專業版




  • 1. A0946-GPS設備：GPS天線和模塊（以USB相連）。包括Picarro的軟件升級，以能在原始數據裡報告GPS 的參數，數據文件可導出成KML格式。

    2. A0947-移動式環境土壤通量系統：氣體通量腔室（不鏽鋼，有可快速斷開進出口連接的部件）以及通量計算軟件。
