G2132-i（δ¹³C CH₄）

甲烷（CH4）既是一種寶貴的能源，也是比二氧化碳（CO2）影響更大的溫室氣體。有效區分環境中的各種甲烷來源對多種工作很有意義，例如确定水力壓裂井附近的地下水中甲烷來源，監測垃圾填埋場的逸散甲烷排放，或厘清濕地産生和消耗甲烷的生化途徑，每個甲烷源的特征比13C / 12C（δ13C）有助于將甲烷與特定的局部來源聯系起來。Picarro G2131-i 碳同位素和氣體濃度分析儀不僅可快捷地精确測定δ13C，同時基于儀器在各種應用環境表現出的超高穩定性，用戶即是在現場也能夠準确測定這些參數，以便快速識别甲烷排放源。二氧化碳中的碳同位素通過光合作用進入植物，其δ13C特征可以直接标記植物來源，例如鑒别食物和飲料的植物原産地和真實性。δ13C同位素表征也可間接用于分析以植物爲食的動物的飲食，這將幫助我們深入理解動物飲食模式以及動物食物源的可靠性。

在線咨詢

詳細說明
産品系列
主要特點
典型應用
技術參數
選件

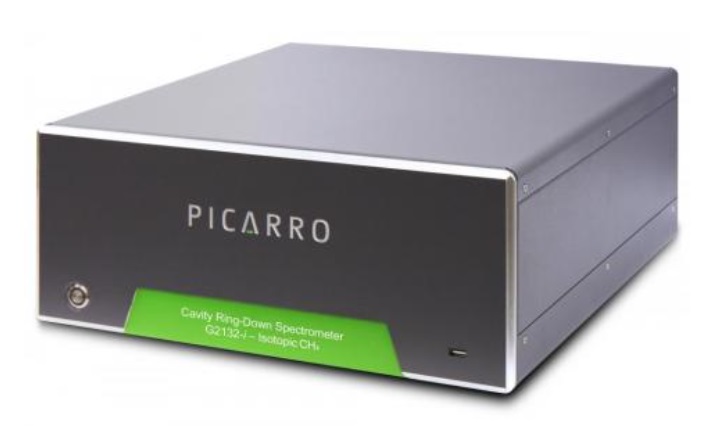

G2132-i 高精度CH₄ 碳同位素分析儀的核心是Picarro 獨有的光腔衰蕩光譜技術（CRDS），這是一種基于時間的測量方法。它使用激光來量化光腔中氣相分子的光譜特征，其有效激光路徑長度可達20公裡。G2132-i 還包括一個擁有專利技術的高精度波長監視器，用以保證絕對光譜位置，從而确保¹²CH₄和¹³CH₄吸收特性的準确峰值。如同所有的Picarro産品，G2132-i 由于其獨特的精确溫度和壓力控制，始終确保了測量的高精度和穩定性。
在實際測量中，隻有當樣品中其他分子的影響被量化時，才能實現出色的CH₄測量：G2132-i 可對CO₂和H₂O 濃度進行精确測量，以便對這些因素的交叉影響進行量化和校正，從而提供對樣品的更爲有效的測量。産品配備了ChemDetect™分析軟件，使用全新分析方法，可以随時檢查記錄的光譜，找到污染物的迹象。
便攜性與易用性：G2132-i 結構緊湊，不到26千克，便于攜帶到現場。它可以在幾分鍾内開始運行，并且可以在沒有用戶交互的情況下連續運行數個月。G2132-i 堅固耐用，符合美軍标（MIL-STD-810F）沖擊和振動測試标準。儀器無耗材，幾乎無維護的情況下即可實現近乎零的使用成本。Picarro 高精度CH₄ 碳同位素分析儀日複一日地提交著最高質量的數據，其校準次數卻遠少于其他基于光譜吸收的儀器。
遠程操作：互聯網或其他連接正在爲研究人員打開一個全新的世界，用戶可以通過基于Windows的PC系統遠程連接并控制儀器。G2132-i 可定期通過電子郵件自動發送數據，自動與原子鍾時間服務同步，爲數據準确标注時間标記。

1. Picarro G2131-i 碳同位素和氣體濃度分析儀-同步測量 δ¹³C （CO₂）與CO₂ 及CH₄氣體濃度
2. Picarro G2132-i 碳同位素和氣體濃度分析儀-同步測量 δ¹³C （CH₄）與CO₂ 及CH₄氣體濃度
3. Picarro G2201-i 高精度δ¹³C碳同位素分析儀-同步測量 δ¹³C （CO₂與CH₄）

Ÿ 識别發現甲烷排放源，同位素測量具有極高的精度與穩定性
Ÿ 直接測量：無需對樣品進行幹燥或預處理
Ÿ 可野外現場工作：良好的便攜性（<26 kg）
Ÿ 通過美軍标MIL-STD-810F沖擊振動測試
Ÿ 簡便的操作與維護：更少的校準、維護，無耗材需求
Ÿ 配備ChemDetect™檢測樣本中的污染物
Ÿ 對環境溫度變化不敏感，适合野外工作

G2132-i-用穩定同位素分析儀對烏伊塔赫盆地的CH4、δ13CH4和C2H6進行局部和區域尺度測量

應用報告 - G2132-i：用穩定同位素分析儀對烏伊塔赫盆地的CH4、δ13CH4和C2H6進行局部和區域尺度測量

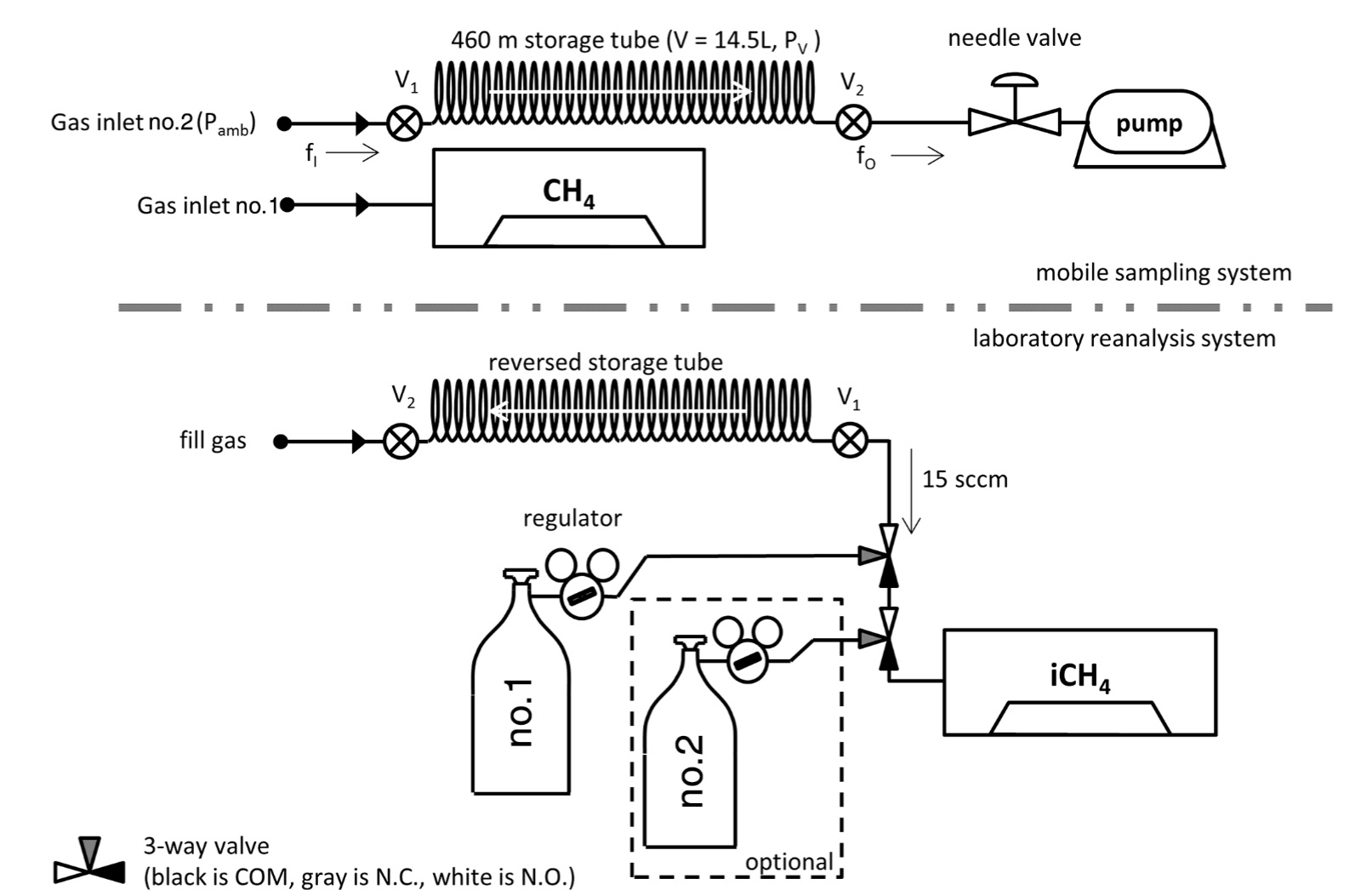

摘要：利用基于光腔衰蕩光譜（CRDS）技術的CH4、δ13CH4和C2H6氣體分析儀，文章提出了一個大氣甲烷排放歸因的綜合方法。2013年冬季，使用配備CRDS分析儀、高精度GPS、聲速風速計和新型車載氣體存儲和回放系統的移動實驗室，在尤因塔盆地（美國猶他州）進行了現場測量。盆地人口較少，除了十餘處石油和天然氣開采活動外，幾乎沒有其他甲烷和乙烷來源，是研究和驗證大氣甲烷和乙烷新測量方法的理想地點。本文介紹了該地區23口天然氣井和6口油井的個别無組織排放量的測量結果。我們觀察到的δ13CH4和C2H6信号與地面的信号特征一緻。此外，我們還對整個盆地的大氣CH4、δ13CH4和C2H6信号進行了區域15測量，在450m長的管道中連續采樣。這些測量結果表明，盆地總排放量的86±7%來自天然氣生産。

17-amtd-8-4859-2015

性能指标	高精度模式（低濃度）	高動态範圍模式（高濃度）
δ13C in CH4測量精度 (1-σ, 1 小時窗口)	< 0.8 ‰ @ > 1.8 ppm (平均 5 min) < 0.5 ‰ @ > 1.8 ppm (平均 15 min)	< 0.4 ‰ @ > 10 ppm
δ13C in CH₄最大漂移（峰-峰值，标準溫壓下24小時内以1小時均值爲間隔）	确保漂移< 1.5 ‰ @ 10ppm 典型漂移< 2 ‰ @ 1.8ppm	确保漂移< 1.5 ‰ @ 10ppm
CH₄ 濃度精度 (1-σ, 30秒平均)	5 ppb + 0.05 % 讀數 (12C) 1 ppb + 0.05 % 讀數 (13C)	50 ppb + 0.05 % 讀數 (12C) 10 ppb + 0.05 % 讀數 (13C)
CO₂ 濃度精度 (1-σ, 30秒平均)	1 ppm + 0.25 % 讀數 (12C)
H₂O 濃度精度 (1-σ, 30秒平均)	100 ppm
CH₄ 動态範圍	1.8-12 ppm 确保精度範圍 1.2-15 ppm 操作範圍	10-1000 ppm 确保精度範圍 1.8-1500 ppm 操作範圍
CO₂ 動态範圍	200 - 2000 ppm 确保精度範圍，0.01 - 0.4 % 操作範圍
H₂O 動态範圍	0 - 2.4 %确保精度範圍，0 - 5 % 操作範圍
環境溫度依賴性	确保依賴性 < ± 0.06 ‰/ºC ，典型依賴性 < ± 0.025 ‰/ºC
測量間隔(包括周期性的H₂O和CH₄測量)	~2 s	~2 s
上升/下降時間（10-90%/90-10%）	典型時間小于30s
應用注意事項	如果水、二氧化碳和CH₄的濃度遠高于正常環境水平，以及其他有機物、氨、乙烷、乙烯或含硫化合物也會對測量産生影響。用戶應使用準備好的實驗室樣品進行驗證。請聯系我們讨論實驗條件。當該系統用于再循環應用時，儀器氣路中的壓降會吸收外部空氣。
系統指标
測量技術	光腔衰蕩光譜法（CRDS）
測量池溫控	±0.005 ℃
測量池壓控	±0.0002 大氣壓
沖擊與振動測試	符合MIL-STD-810F測試标準。沖擊與振動測試過後儀器仍能達到性能指标
樣品溫度	-10 to +45 ℃
樣品壓強	300 to 1000 Torr （40 to 133 kPa）
樣品流量	<50 sccm（典型值 ≈25 sccm，即毫升每分鍾）@ 760 Torr，無須過濾
樣品濕度	<99% 相對濕度，在40 ℃非冷凝條件下，無須幹燥
環境溫度範圍	+10 to +35 ℃（儀器工作時），-10 to +50 ℃（儀器儲存條件）
環境濕度	<99% 相對濕度，非冷凝條件
附件	真空泵（外置），鍵盤，鼠标，液晶顯示器（可選）
數據輸出	RS-232接口，網絡接口，USB接口
管接頭	¼ 英寸 Swagelok®
外形尺寸	主機: 43 x 18 x 45 cm 外置泵: 14.3 x 16.3 x 30.3 cm
安裝形式	工作台或19英寸機架安裝底盤
重量	25.4 千克，包括外置泵
功耗	100 – 240VAC，47 - 63 Hz（自動探測）， <260 @ 開機，分析儀125W / 泵80W@穩定工作狀态

【注】該産品專爲定點測量設計，不适合車載移動測量，如有此類需求，請聯系我們。

A0314： SSIM2, Small Sample Introduction Module 2 微量樣品導入模塊
A0311： 16-Port Distribution Manifold 16路端口複用器
A0702： Closed System Measurements 無洩漏泵
