G2508 (CO₂、CH₄、N₂O、NH₃ 、H₂O)

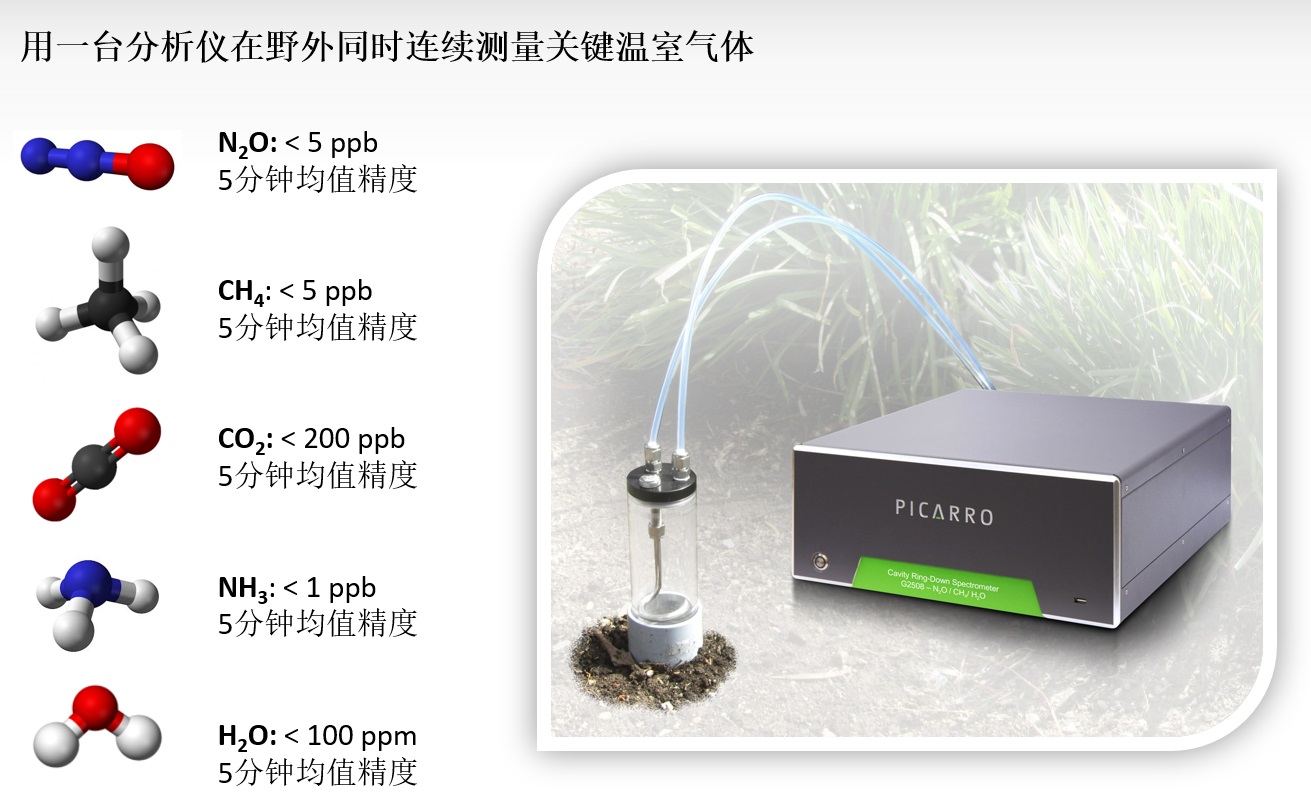

Picarro G2508 高精度氣體濃度分析儀通過同時測量五種氣體(N₂O、CH₄、CO₂、NH ₃ 和 H₂O),從根本上簡化了土壤通量研究,且描繪了溫室氣體土壤排放的全貌。土壤與大氣之間的溫室氣體交換是全球碳循環和氮循環的關鍵一步。G2508也擁有Picarro校正水汽稀釋效應的獨特算法,可以報告N₂O、CH₄、CO₂、NH₃幹燥氣體的摩爾分數。

在線咨詢
  • 詳細說明
  • 産品系列
  • 主要特點
  • 典型應用
  • 技術參數
  • 選件
  • Picarro G2508 (CO₂、CH₄、N₂O、NH₃ 、H₂O)空氣污染分析儀可容易地和土壤檢測腔室集成,無須組裝和同步不同的氣體分析儀即可觀察所有主要溫室氣體的行爲。G2508 采用精密光腔衰蕩光譜 (CRDS) 技術,以達十億分之一 的靈敏度測量氣體濃度,其漂移可忽略不計。同時,獨特的 Picarro 算法可以對N2O、CH4、CO2、NH3的濃度進行自動的水汽影響校正。

    專利的光腔衰蕩光譜技術(CRDS)可在緊湊的腔體内實現長達20公裡的有效測量路徑長度,從而實現卓越的精度和靈敏度。空氣污染分析儀精心設計的小型光學腔室具有超高精度的溫度和壓力控制,讓分析儀集合了頂尖的精度、準确度、低漂移和易用性,最大限度滿足樣品測量需要。

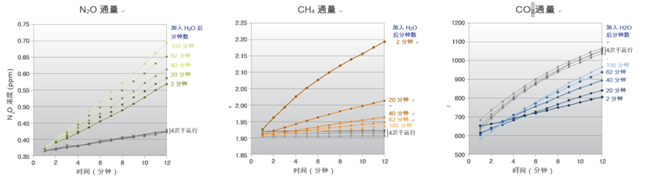

    2508 曲線圖片


    上圖爲實驗室研究模拟降雨時的封閉系統腔室:顯示 N2O、CH4 和 CO2 幹、濕泥土測量的濃度時間序列。加水後,N2O 排放速率在 2 分鍾内增加三倍,并持續上升,而 CH4 排放速率先上升後下降,CO2    排放速率則受到抑制,但緩慢恢複。若要了解更多詳情以及與本研究相關的最新數據,請與我們聯系。

    分析儀的特異性:與其他光譜測量技術相比,Picarro 的 CRDS 技術利用極窄的光譜區域,可以大幅降低來自其他氣體種類幹擾的可能性。然而,在真實世界的樣品中,幹擾還是有可能發生。不僅Picarro 分析儀内置了幹擾檢測軟件,以下氣體對該分析儀的影響也經過了測試和表征:

    G2508 微量幹擾氣體

    N2O 敏感度



    二氧化碳

    - 可自動校正達 20000 ppm CO2

    甲烷

    - 可自動校正達 200   ppm CH4

    氨氣

    - 自動校正良好,達到 2   ppm NH3

    乙烷

    0.2   ppb N2O / ppm C2H6 ,測試最高值爲 120 ppm

    乙烯

    0.5   ppb N2O / ppm C2H4 ,測試最高值爲 16 ppm

    乙炔

    不适用于乙炔實驗

    背景氣體

    設計用于環境空氣中,不适用于組分變化劇烈的背景氣體或高純度的 N2O2H2He等背景氣體

    ChemDetect™ 軟件

    獨特的 Picarro 算法檢測并标記由于光譜幹擾而導緻可能不準确的數據



    1.    Picarro G2308超高精度氣體分析儀 (N2O/CH4/H2O)

    2.    Picarro G4301便攜式氣體濃度分析儀 (CO2/CH4

    3.    Picarro G4302便攜式氣體濃度分析儀 (CH4/C2H6



  • ·     ppb級别的靈敏度、精度以及準确度

    ·     同時測量空氣中的五種氣體:N2OCH4CO2NH3  H2O

    ·     靈敏度達十億分之一,确保了在濃度上升速率的測量上有極佳的表現

    ·     快速響應時間和連續測量,提供的數據具有極高的時間分辨率

    ·     易于與腔室系統集成,是久經考驗的平台

    ·     自動校正數據,以消除水汽的影響可在野外或實驗室部署

    ·     長期漂移最小的溫室氣體連續測量儀器

    ·     結構堅固,且對環境溫度的變化不敏感


  • 基于PicarroG2508的新型弛豫渦旋累積系統

    解決方案 基于Picarro G2508的新型弛豫渦旋累積系統(REC)同時測定生态系統H2O、CO2、CH4、N2O通量

    前言:

    微氣象方法在陸地生态系統之上的微量氣體通量測量中越來越重要。其能夠在較長時間内測量較大尺度的平均氣體通量,并具有較高的時間分辨率。應用最廣泛的是渦動相關法(EC),其典型可測定面積(或“通量足迹”)可達幾公頃。但由于缺乏快速響應的氣體分析儀和較低的信噪比,仍然局限于測定少數氣體種類。此外,EC對小分子的大氣成分如氧化亞氮的适用性往往受到高功率消耗的限制。渦流累積是另一種湍流交換測量系統的代表,在1990年Businger和Oncley提出了一種使用恒定流量渦流積累的“松弛”版本(松弛渦流積累,REA)。

    近年來,光腔衰蕩光譜(CRDS)分析儀的發展爲小分子大氣組分的濃度測量提供便利,特别爲通過REA技術測量氣體流量開辟了機會。雖然通過慢響應分析儀進行氣體分析相對容易,但開發一種精确、可靠且耐用的快速響應空氣采樣系統仍然是一種技術挑戰。

    爲了可靠地估算區域一氧化二氮的排放,監測全區域的N2O通量具有重要意義,通常傳統的EC和REA系統都可以提供這種類型的數據。然而,EC系統測定時初始成本高,能耗高,而且運輸到偏遠地區以及現場爲系統供電相對困難。此外,爲了使用EC系統測量陸地生态系統的溫室氣體通量,目前還沒有快速響應氣體分析儀可滿足條件。然而,對于REA系統,光腔衰蕩光譜儀(例如Picarro G2508)可以同時用于分析水蒸氣、甲烷、二氧化碳和一氧化二氮。

    本文提出了一個新的REA系統。該系統能可靠地測量多季節變化下的區域CO2、N2O、CH4和水汽的通量,并對其在2018和2020年季節變化下的測定性能進行了評估



    樹幹溫室氣體測量

    應用報告 - 沿海森林樹幹溫室氣體濃度的縱向梯度研究

           摘要:Picarro G2508多組分氣體分析儀測試微量離散樣品


    前言:

    由于各種各樣的生物和非生物過程,溫室氣體在大氣和生态系統之間不斷循環。衆所周知,陸生植物能夠從大氣中吸收二氧化碳以進行光合作用,但它們也能在將其他氣體從土壤轉移到大氣中發揮作用。長期以來,人們就知道樹莖含有高濃度的溫室氣體,特别是二氧化碳(CO2)。然而,直到最近幾年,人們才認識到,樹莖排放的CO2以外的主要溫室氣體甲烷(CH4)和一氧化二氮(N2O)也是全球溫室氣體預算的潛在重要組成部分。樹木溫室氣體通量的遺漏可能會高估碳彙潛力。


    畜牧業圍欄養殖與排放監測


     解決方案 畜牧業圍欄養殖與排放監測


    引言

    聯合國糧食及農業組織(FAO)報告中明确指出畜牧業排放的溫室氣體超過全球溫室氣體排放的15%,與全球所有汽車尾氣的排放量相當。然而,随著新能源汽車的廣泛使用以及傳統汽車排放控制技術的提高,汽車尾氣排放量預計將會迅速下降。與此對應的是,全球肉類消費量在未來二十年預計將增長76%。其中大部分增長將來自亞洲,尤其是中國。随著中國明确對世界承諾碳達峰與碳中和的時間表與線路圖,對碳排放強度影響巨大的畜牧業養殖,將會受到越來越多的關注與監管。


    采用光腔衰蕩光譜儀對畜牧場周圍空氣中的溫室氣體和氨氣定量監測

    解決方案 采用光腔衰蕩光譜儀對畜牧場周圍空氣中的溫室氣體和氨氣定量監測

                    摘要:Picarro G2508多組分氣體分析儀在畜牧養殖場氣體測量中的應用

    引言

    氨氣是一種有毒污染氣體,會對人的身體健康和環境造成傷害。在農業活動過程中,例如肥料的使用,生物材料的分解和動物排洩物,是大氣中NH3排放的主要來源。牲畜業NH3的排放特征和量化對于評估環境問題和幫助相關機構制定環境法規至關重要。由于不規則的空氣流動和較低的濃度水平,這使得在自然通風的畜舍中測量NH3排放極爲困難。

    爲此,美國Picarro公司連同比利時的農業漁業研究中心(ILVO),在比利時的一個奶牛場搭建了一套采樣系統,使用Picarro G2508在線分析儀實時測量不同位置的NH3濃度。探讨利用Picarro儀器探測畜舍内氣體濃度空間變化的可行性。


    Picarro_AN034_Soil Flux with the G2508



            應用報告 - 使用Picarro G2508同時測量五種氣體(N2O,CH4,CO2,NH3和H2O)的土壤通量

     摘要:用靜态土壤室和Picarro G2508同時測量土壤中N2O,CH4,CO2,NH3和H2O的通量。該系統

          在提供可重複測量的基礎上,能夠輕易完成對實驗室土壤樣品中産生的動态通量的跟蹤


    Eosense Application Note-G2508



            技術文檔 - eosAC/eosMX 與 Picarro 儀器的快速連接與設置

                            摘要:本指南以照片中的G2508爲例,提供了將eosMX多路複用器和eosAC自動轉換器與picarro

                        分析儀連接的簡化設置說明


    AGU2018_Poster_ILVO_v2-G2508



            應用報告 - 使用多功能氣體分析儀對畜禽圈舍環境空氣中的氨和其他溫室氣體進行定量測量

                    摘要:氨是一種有毒污染物,對人體健康和環境存在有害影響。農業活動和過程,如肥料的使用、生物材料的分解和動物排洩物,占排放到大氣中的大部分NH3。牲畜環境中NH3排放的特征和量化在評估問題和幫助機構制定環境法規方面至關重要。由于不規則的氣流模式和低濃度水平,測量自然通風畜舍中的NH3排放是一項技術挑戰。還沒有就參考技術達成共識。如文中所示,在佛蘭芒農業和漁業研究所(ILVO)的一個奶牛場部分,在整個谷倉安裝了一個采樣線系統,使用現場實時 Picarro G2508 測量不同位置的NH3水平。


    G2508-使用CRDS技術評估溫室氣體排放


            應用報告 - 使用CRDS光腔衰蕩光譜評估溫室氣體排放-Picarro G2508

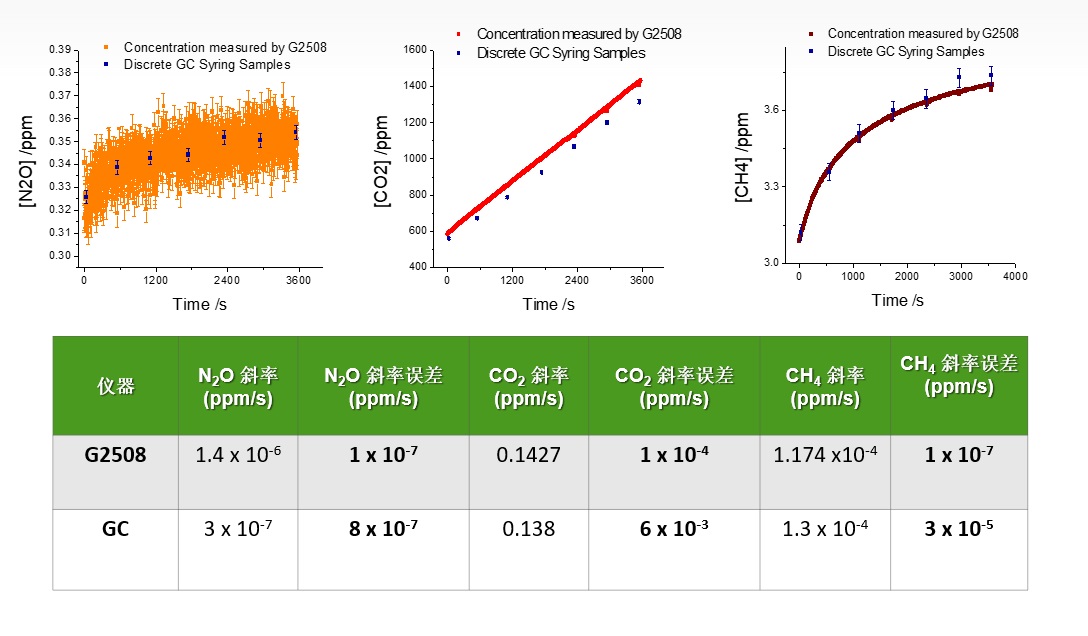

                    摘要:傳統的小瓶取樣和注射器式的密閉室微量氣體流量測量,爲研究人員提供了大量關于生态系統的信息。但是,即使很小心地把樣本送回實驗室,提取和分析過程中數據仍然會失真。                     在最近的一篇論文中,Christiansen等人(2015)將使用傳統方法測量的微量氣體(CO2、CH4和N2O)通量與使用Picarro G2508(CRDS)現場測量的通量進行比較,雖然作者注意到兩種方法的定性結果(即處理效果)保持一緻,但他們報告說,與氣相色譜儀(GC)和小瓶法相比,使用G2508在線時甲烷通量樣品回收率高出令人難以置信的4倍。



    G2508-在IAEA現場培訓土壤通量測量,以優化肥料使用


            應用報告 - 在國際原子能機構IAEA現場演示土壤通量測量,以優化肥料使用

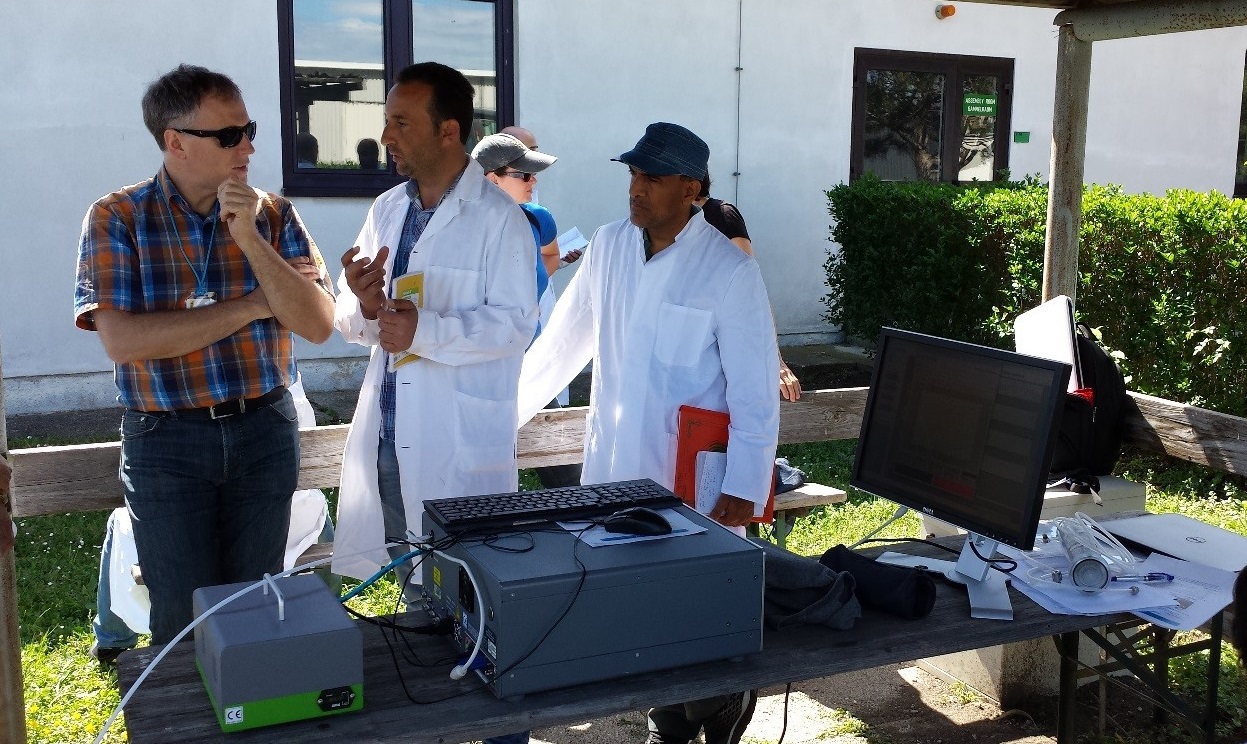

                    摘要:國際原子能機構設在維也納的塞貝爾斯多夫實驗室舉辦了技術培訓課程,配合 IAEA 總部舉辦的全球土壤周活動。大約15名來自中東國家的參與者來到塞貝爾斯多夫實驗室,了解适當的氮管理在農業中的重要性,特别是使用科學方法配合Picarro G2508,更好地了解氮循環。有關的農業部門非常重要,因爲不适當的施肥會導緻氧化亞氮(N2O)濃度增加。而N2O是一種強烈的溫室氣體,具有很大的全球變暖潛力。


    G2508-在IAEA現場培訓土壤通量測量,以優化肥料使用


            應用報告 - 沿海濕地的藍碳封存

                    摘要:森林生态系統被認爲通過儲存大量的碳來幫助減少溫室氣體的增加,這種現象被稱爲“綠色碳”封存。不同的是,Dr. MosemanValtierra的研究將集中于沿海濕地“藍碳”封存的儲存。最近的研究表明,沿海濕地可能以溫帶森林的3到5倍的速度隔離和儲存碳。




  • Picarro 環境,沖擊和振動測試

    變溫試驗 (整台儀器)

    從5º到40ºC進行超過12小時的變溫測試,每增加5ºC,在溫箱内靜置40分鍾。在整個測試範圍内驗證了性能規格。


    長時間高溫試驗 (整台儀器)

    一周的高環境溫度測試,從30ºC到40ºC,每增加5ºC,在溫箱内靜置40分鍾。在整個測試範圍内驗證了性能規格。

    存儲試驗  (整台儀器)

    -10 ºC   & 50 ºC 無操作靜置 + 随後測試性能指标确認儀器運行正常

    振動試驗

    2軸,25 Hz,1g 加速度,每個軸15分鍾

    沖擊試驗 (MIL-STD 810F)

    以傾斜的姿态跌落在堅硬的表面(實驗室工作台)上,從4高度,所有12個邊緣(x,y,z軸),每個邊緣2兩次跌落測試

    掉電試驗

    至少5次成功的交流循環啓動

    G2508 在空氣中的性能指标

    指标

    N2O

    CH4

    CO2

    NH3

    H2O

    初始精度 (1σ)

    < 25 ppb

    +0.05% 的讀數

    < 10 ppb

    +0.05% 的讀數

    < 600 ppb

    +0.05% 的讀數

    < 5 ppb

    +0.05% 的讀數

    <   500 ppm

    精度,1 分鍾(1σ)

    < 10 ppb

    +0.05% 的讀數

    < 7 ppb

    +0.05% 的讀數

    < 300 ppb

    +0.05% 的讀數

    < 3 ppb

    +0.05% 的讀數

    <   250 ppm

    精度,5 分鍾(1σ)

    < 5 ppb

    +0.008% 的讀數

    < 5 ppb

    +0.02% 的讀數

    < 200 ppb

    +0.05% 的讀數

    < 1 ppb

    +0.05% 的讀數

    <   100 ppm

    确保精度範圍

    0.3 – 200 ppm

    1.5 – 12 ppm

    380 – 5000 ppm

    0 –   300 ppb

    0 – 3 %

    測量範圍

    0 –   400 ppm

    0.5 – 15 ppm

    0.02 – 2 %

    0 –   2 ppm

    0 – 7 %

    測量速率

    < 8 秒

    < 8 秒

    < 8 秒

    < 8 秒

    < 8 秒

    典型氣體響應

    (10 - 90%,90 - 10%)

    ~ 8 秒

    ~ 8 秒

    ~ 8 秒

    見下方注解

    見下方注解

    報告幹摩爾分數

    不适用

     【注】H2O和 NH33 的響應受到其在實驗裝置表面吸附的限制。雖然分析儀將精确測量光腔内H2O和 NH33的濃度,但用這些測量值計算土壤中H2O和 NH33的實際通量將因爲系統内的吸附動态而變得複雜。


    G2508 系統指标

    樣品池溫度壓力控制精度

    溫度: +/- 0.005 °C   &壓力: +/- 0.0002 atm

    環境溫度範圍

    +10 to +35 °C(工作時),-10 to +50 °C(儲存條件)

    環境濕度

    <99% 相對濕度,非冷凝條件

    樣品壓強

    300 to 1000 Torr (40 to   133 kPa)

    樣品濕度

    <99% 相對濕度,在40°C 非冷凝條件下,無須幹燥

    樣品溫度

    -10 to +45 °C

    樣品流量



    < 0.4slm @ 760 Torr,無須過濾

    尺寸

    儀器主機: 43.2 x 17.9 x 44.5 cm

    外置泵: 19 x 10.2 x 28 cm

    重量

    27.4 千克,包括外置泵

    功耗

    100   240VAC,47 - 63 Hz(自動探測)

    主機:<260W @ 開機110W@穩定運行

    外置泵:80W

    連接方式

    ¼” Swagelok ®




    已含附件: 外置真空泵, 管路&接口, 鍵盤, 鼠标, LCD 顯示器, 内置 160 GB 硬盤

    安裝:  标準桌面 或 19機架

  • A0702:Closed System Measurements 無洩漏泵

    S0528:O2傳感器,用于不同環境中的 O2測量和校正

    S0517:擴展 CH4  操作範圍,最高可達 800 ppm
