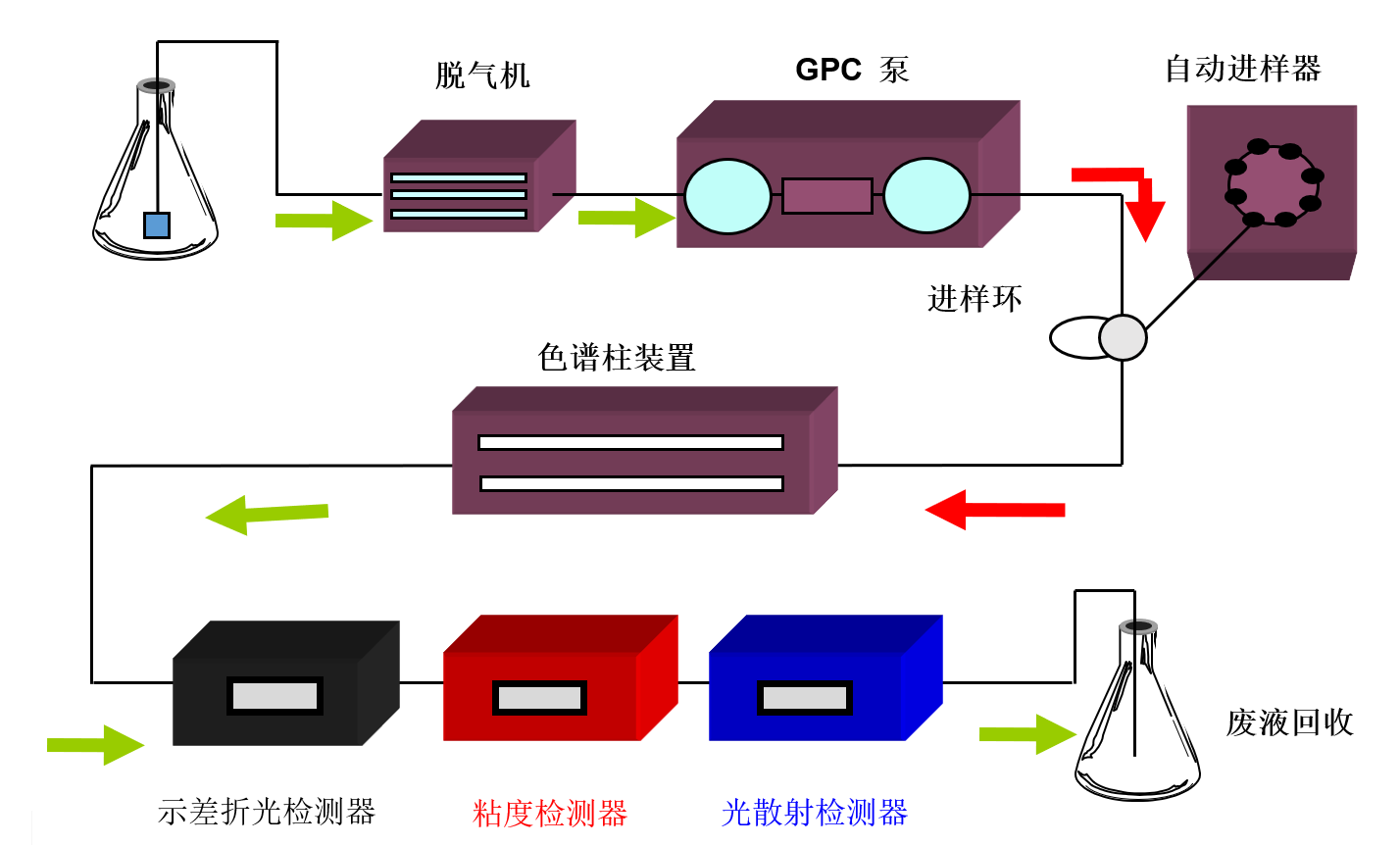

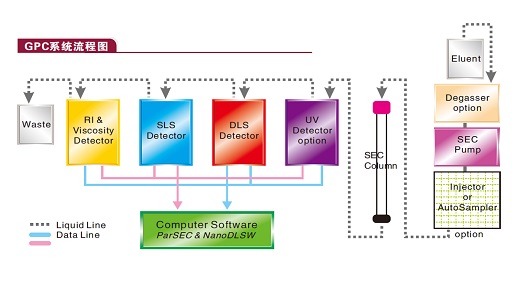

系統連接示意圖：

1 將制備爲稀釋溶液的聚合物注入系統，溶液流經GPC分離柱填充有經嚴格控制孔隙率和粒度的多孔珠粒，大分子樣品不容易滲透所有的孔，并且在分離柱中具有較短的停留時間，小分子比較容易深入滲透到多孔基質中并且在柱中具有長的停留時間。聚合物分子根據分子大小分離，越大分子洗脫出來越快，越小分子洗脫出來越慢。

2 通過色譜柱分離後的溶液按分離順序，先後進入靜态光散射檢測器與示差折光檢測器。

根據公式以角度和濃度作爲函數，得出分子量分布以及Mn數量平均值、Mw重量平均值、Mz Z均值、Mp Peak值、Mw/Mn、Rg、濃度、dn/dc。角度函數由立體多角度，橫向8角度，縱向1024角度靜态光散射檢測測量得出，濃度函數由示差折光檢測器得出。

3 樣品流經靜态光散射檢測器後進入粘度檢測器。可得到特征粘度，對樣品進行普适校正（Universal Calibration），從而得到真實分子量和結構信息。特征粘度的檢測結合Mark－Houwink曲線，得到分子結構如枝接密度，共聚組成等信息。

關于靜态光散射檢測器：

1. 采用靜态光散射的原理來表征聚合物的絕對分子量，是一種行之有效的、接近真實的方法。它的特點是更直接、更簡單、更準确。

2. 采用35mW、635nm 的固體激光器作爲光源，在多個角度同時測定散射光強随角度和濃度的變化，從而确定絕對分子量。BI-ZPMwA 軟件可提供三種拟和方式，即Zimm、Berry和Debye，根據聚合物的不同情況選擇其适合的拟和方式。

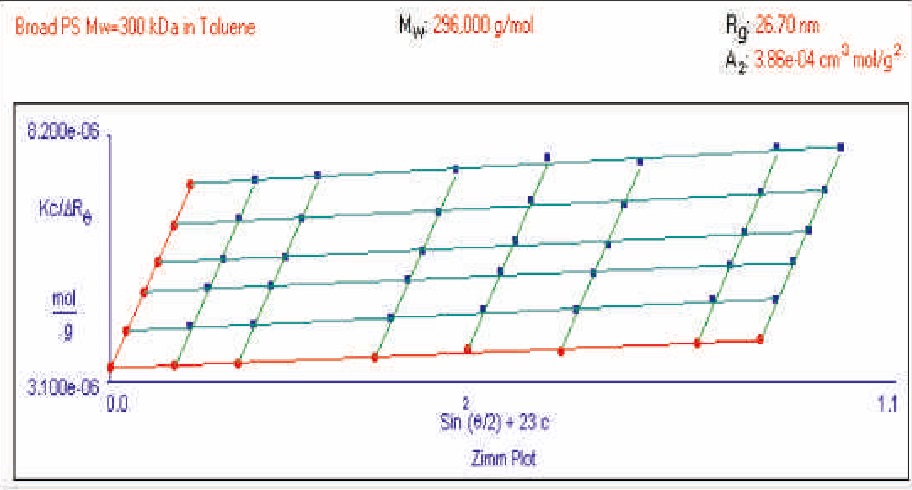

3. 從Zimm圖中可以得到重均分子量Mw, 均方根回旋半徑Rg和第二維裡系數A₂。

4. BI-MwA功能

    （1）用于單機測定Mw、Rg和A₂，提供分子形狀信息；

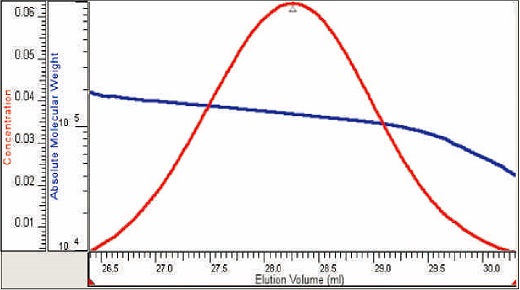

    （2）也可用于聯機，即作爲凝膠色譜的一個在線檢測器，可以測定聚合物各個分布的Mw和Rg，并提供支化信息；

    （3）還可結合TDSLS配置，進行聚合過程動力學的研究、即實時監控聚合反應過程。

BI-DNDC：dn/dc測定儀

BI-RIVS：示差與粘度檢測器

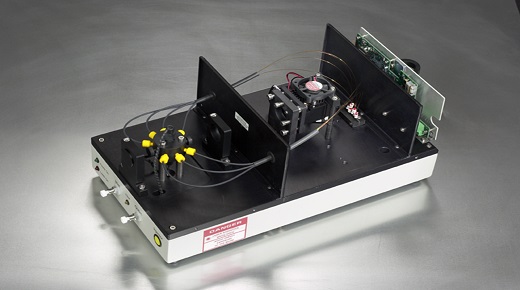

1、儀器結構：全新液路與電路分離結構設計，液路與電路分離，即使出現漏液，不會損傷電路部分。

2、超高靈敏度CCD檢測器，高靈敏度檢測器的使用有效的提高了系統信噪比，避免了多個檢測器物理特征差異造成檢測器基線與增益需要校 準。

3、獨立的單檢測系統，無需内部校準。

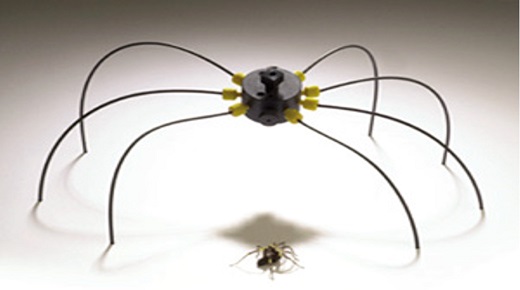

4、專利的樣品池垂直放置形式，無角度偏差，無氣泡影響，也不需要數學校準。

5、400bar整體高壓整體樣品池系統，高耐壓設計的樣品池可以耐受更多的壓力，更可大幅度提高系統的可靠性。

6、立體多角度自校準靜态光散射檢測系統。

7、采用靜态光散射的原理來表征聚合物的絕對分子量，是一種行之有效的、接近真實的方法。它的特點是更直接、更簡單、更準确。

1. 石油化工：包括PS、PMMA、PAM、PVP、PEO、RUBBER等多種聚合物的研究和表征。

2. 生命科學：如各種人造組織（合成高聚物）的研究與改性。

3. 生物醫學：蛋白質、多肽、及各種多糖的研究與表征。

4. 聚合反應的研究和控制：通過在線監測聚合反應得到分子量、轉化率、粘度、濃度等的變化規律，更好地控制引發劑的用量及反應過。

1、工作條件

1.1、電源：220V，50Hz。接地電阻；

1.2、環境溫度：最佳10～30℃；

1.3、相對濕度： 最佳10～80%。

2、多角度激光光散射

2.1、 Mw測量範圍：>500 to 10⁹ Daltons；

2.2、 Rg測量範圍：10nm to 1000nm；

2.3 、樣品池豎置防止氣泡滞留；

2.4 、樣品池體積：100uL；

2.5 、散射體積：20nL；

2.6 、光源： 635nm；

2.7 、光纖: 低數值孔光纖傳輸數據；

2.8、 檢測器：單一CCD超高靈敏度檢測器；

2.9、 耐壓值：3.5Mpa（500psi）；

2.10、 電路與液路嚴格分離的安全設計；

2.11 、可擴展端口連接15路外部信号；

2.12、 獨特的參比角設計；

2.13 、可擴展TDSLS（實時監控聚合反應過程）；

2.14 、溫度控制：室溫至80°C，±0.015°C；

2.15 、軟件/硬件兼容其他各種GPC系統；

2.16 、操作模式：單機或作爲GPC檢測器工作；

2.17 、軟件：ZPW單機與ParSEC聯機軟件。
