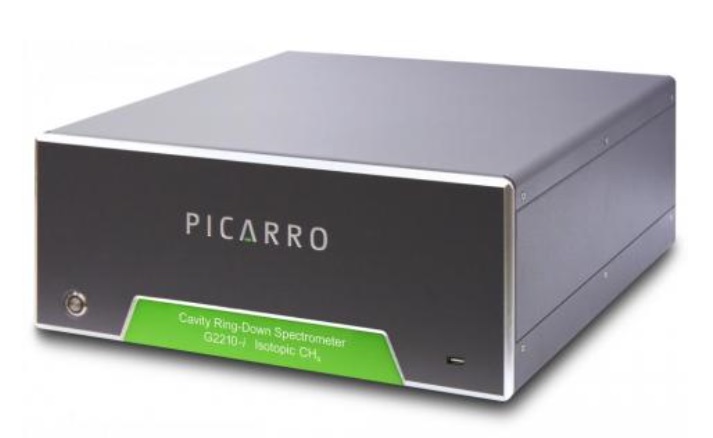

Picarro G2210-i 碳同位素比及氣體濃度分析儀旨在滿足研究人員對實時CH4(甲烷)排放源歸因的需求。基于對大氣中CH4和C2H6(乙烷)高精度測量,結合CO2(二氧化碳)和H2O(水蒸氣)測量,爲用戶提供了一種獨特高效的工具來測量和确定CH4 排放源 - 包括垃圾填埋場,管道破裂以及各種油氣井。
各種溫室氣體中,CH4 貢獻了大約20%全球變暖因素,而人爲活動提供了約60%的CH4 排放。 長期趨勢分析顯示,自2007年以來CH4 排放持續增加,正在成爲全球氣候變化的主要因素。Picarro G2210-i 不僅可以通過取樣在實驗室完成測量工作,更非常适合在現場實時測量,直接識别CH4 排放源。
Picarro G2210-i 測量d13CH4 的精度爲0.5 - 1.0‰,CH4 濃度測量低于0.1ppb(十億分之0.1),C2H6 濃度測量低于1 ppb,同時儀器測量CO2 和H2O 的幹摩爾分數。Picarro 專利的光腔衰蕩光譜技術(CRDS)可在緊湊的腔體内實現長達30公裡的有效測量路徑長度,從而使 Picarro G2210-i 實現卓越的精确度和靈敏度。精心設計的小型光學腔體具有極爲精确的溫度和壓力控制,這些都爲該儀器提供了精度,準确度,低漂移和易用性的技術保障。

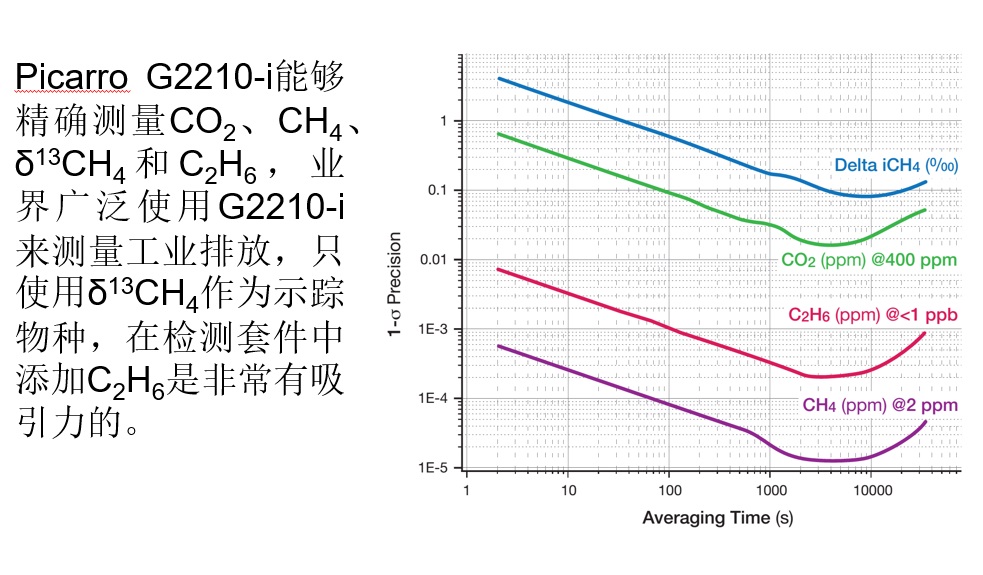

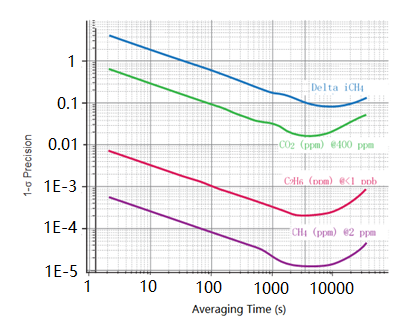

艾倫偏差圖
1. Picarro G2131-i CO2碳同位素和氣體濃度分析儀-同步測量 δ13C (CO2)與CO2 及CH4氣體濃度
2. Picarro G2132-i CH4碳同位素和氣體濃度分析儀-同步測量 δ13C (CH4)與CO2 及CH4氣體濃度
3. Picarro G2201-i 高精度δ13C碳同位素分析儀-同步測量 δ13C (CO2與CH4)
4. Picarro G2210-i CH4碳同位素和氣體濃度分析儀-同步測量 δ13C (CH4)與CO2 / CH4 / C2H6 / H2O氣體濃度
• 同步測量 δ13C CH4 及 C2H6與CH4 濃度
• 測量CO2 與 H2O 濃度,輸出幹摩爾分數
• 野外實時監測CH4排放來源
• 35 ml測量體積,更快的樣品測量周轉率
• 卓越的溫度/壓力控制确保超高精度與超低漂移
• 超高的壓力與溫度穩定性
• 通過美軍标MIL-STD-810F沖擊振動測試
• 對環境溫度變化不敏感,适合野外工作
應用-量化排放
量化排放可以檢查人類活動所造成的大氣中産生或排出的溫室氣體總量,二氧化碳(CO₂),甲烷(CH₄)和氧化亞氮(N₂O)等氣體的趨勢、來源和分布是排放量化的主要焦點。量化可以尋求收集單個排放源(例如汽車),工業或農業項目的供應鏈,或甚至整個區域的數據。監測方法的類型包括安裝屋頂或高塔傳感器,機載分析儀和衛星圖像分析。

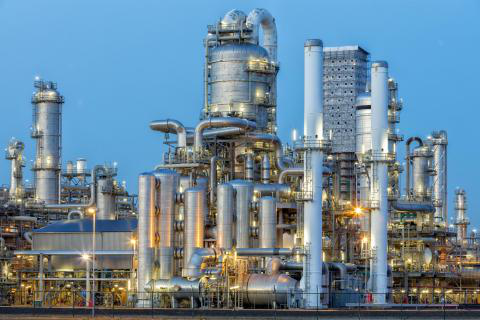

石化産品是源自天然氣或石油的化學品,已經廣泛用于生産、生活的各個方面。其生産過程是人爲溫室氣體(GHG)影響的重要來源。例如,其中的甲烷(CH₄)是天然氣的主要成分。天然氣用于石化産品的生産過程,如乙烯,果實成熟劑和塑料成分,以及氨(NH₃),主要用于肥料。溫室氣體中的二氧化碳(CO₂)是石化生産的副産品,也是氣候變化的重要來源。監測活動可能有助于識别氣源,确保安全或确認合規性。
G2210-i-海水13CO2 12CO2同位素比和pCO2的連續監測:CRDS的性能和氣體基質效應
應用報告 - G2210-i- 海水13CO2 / 12CO2同位素比和pCO2的連續監測:CRDS的性能和氣體基質效應
摘要:通過定量測量,分析了光波腔衰蕩譜儀CRDS連續監測水溶性二氧化碳同位素比值13CO2 / 12CO2和分壓pCO2的能力。在典型操作條件下運行标定氣體标準,證明了Δ(δ13C[CO2]) = ±0.1‰,平均時間爲120分鍾。确定絕對不确定度爲Δ(δ13C[CO2]) = ±0.2‰,δ(xCO2)=±0.5 ppmv。在結合水-空氣平衡裝置使用儀器時,沒有遇到任何原理問題。相比之下,當測量氣體基質中與環境空氣成分不同的二氧化碳時,壓力增寬線寬效應導緻δ13C(CO2)和xCO2值出現顯著誤差。這些可能影響環境研究中的測量精度的因素,可定量通過基于光譜的校正程序進行評估。通過線寬分析,儀器能夠連續、同時測量δ13C(CO2)、pCO2以及水含量和O2過飽和度,因此具有進行連續在線、船載監測研究的能力。
G2210-i 性能指标
Specifications
C2H6
CH4
CO2
d13CH4
精度 (1σ, 5分鍾平均)
<1 ppb
<0.1 ppb
<200 ppb
0.5 – 1.00/00
動态範圍
0 – 100 ppm
1.5 – 30 ppm
300 – 2000 ppm
2 – 30 ppm
G2210-i 系統運行指标
模式選擇
Mode 1: CH4濃度/ d13C CH4/C2H6濃度測量
Mode 2: CH4/C2H6濃度快速測量模式
測量頻率
Mode 1: ~0.8 – 1 Hz
Mode 2: ~1.5 Hz
供氣比
~20% O2 (約爲空氣中的氧氣濃度)
幹擾氣體
本儀器設計用于測量環境空氣或類似空氣基質中的特定氣體。其他氣體(如H2S和其他VOC)含量升高可能會對測量産生一定幹擾。請聯系我們了解更多信息。
樣品流量
~40 sccm (毫升每分鍾)
穩定性
Picarro同位素測量的優勢在于無需經常校準,而保持長期穩定性。理想情況下,該儀器可以在現場使用數月,而基本不用校準。
測量技術
光腔衰蕩光譜法(CRDS)
測量池溫控
±0.005 ℃
測量池壓控
±0.0002 大氣壓
樣品溫度
-10 to +45 ℃
樣品壓強
300 to 1000 Torr (40 to 133 kPa)
樣品濕度
<99% 相對濕度,在40 ℃非冷凝條件下,無須幹燥
環境溫度範圍
+10 to +35 ℃ @ 工作,-10 to +50 ℃ @ 儲存
環境濕度
<99% 相對濕度,非冷凝條件
操作系統
Windows® 7 Pro
附件
真空泵(外置),鍵盤,鼠标,液晶顯示器(可選)
數據輸出
RS-232接口,網絡接口,USB接口
管接頭
¼ 英寸 Swagelok®
安裝形式
工作台或19英寸機架安裝底盤
重量
25.4 千克,包括外置泵
功耗
300W @ 啓動,210W @ 穩定工作狀态
A0201 Combustion Module 燃燒模塊
A0314 SSIM2, Small Sample Introduction Module 2 微量樣品導入模塊
A0311 16-Port Distribution Manifold 16路端口複用器
A0702 Closed System Measurements 無洩漏泵
